싱가포르에서 한국인이 자랑스러운 이유 - 마리나베이 센즈 호텔 Marina Bay Sands

싱가포르의 최대 광광지이자 호텔인

마리나 베이 샌즈 호텔!

한때 미국 트럼프와 미국 김정은의 회담장으로도

거론되었던 호텔!

2018년 트럼프 대통령의 후원자인

샌즈그럽의 셸던 애덜슨 회장 소유의

마리나 베이 샌즈 호텔!

2015년 시진핑 중국 주석과

마잉주 대만 총통의 정상회담시

중국의 숙소로 쓰인 호텔!

이 호텔을 완성시킨 사람은

우리 대한민국 기술자라는 사실을 아시나요!

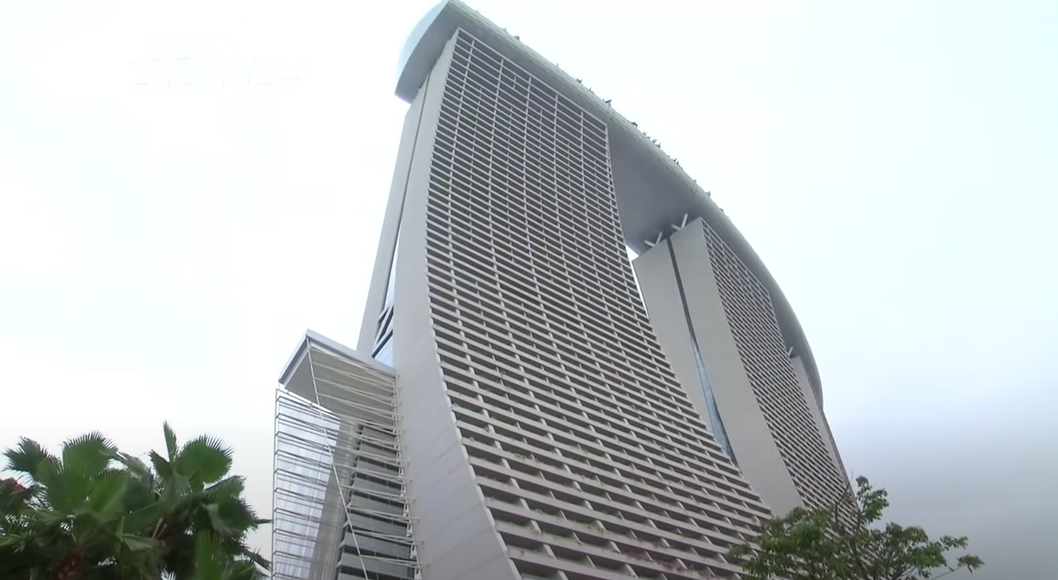

Marina Bay Sands 싱가포르 마리나 베이 센즈

수많은 건축가들이 ‘불가능’이라고

표현했던 꿈의 건물!

건물 최대 기울기는 52도,

그리고 세 개의 호텔 건물에 걸쳐

꼭대기에 놓인 넓은 하늘공원은

무게만 6만 톤!



현대판 피사의 사탑이라고 불릴만한

이 호텔을 건축한 건 바로 우리나라 기업이다.

52도의 경사를 해결하기 위해

세계적인 건설 회사들과의 경쟁을 뚫고

최종 선정된 한국 기업의 기술은 무엇일까?

당시 14개의 건설사가 도전을 했지만,

시공방법을 찾지 못하거나

공사 기간을 단축하는 방법을 찾지 못하였습니다.

그러나 쌍용건설은 트랜스퍼트러스 구조,

포스트 텐션, 해비리프팅 등의 교량 시공에

쓰이는 특수 공법을 이용해서 완벽하게 건물을 세웠습니다

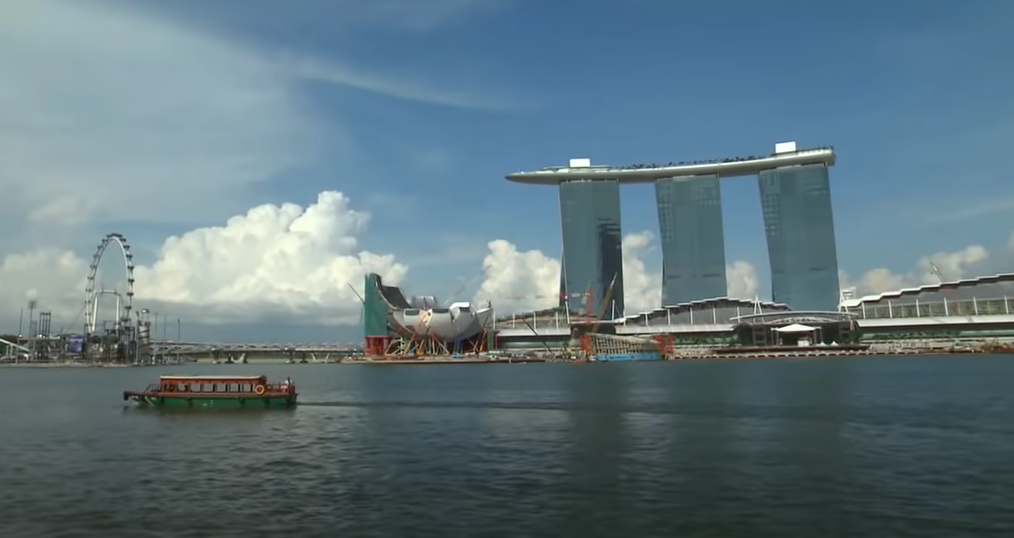

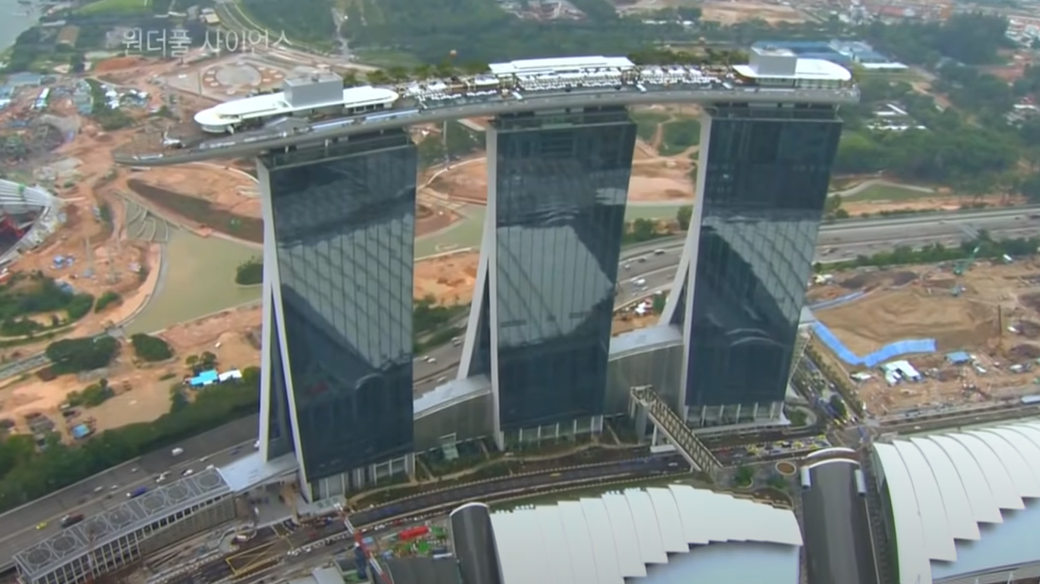

싱가포르 마리나베이 샌즈 호텔



마리나베이 센즈 호텔 시공담당자 마이클 루티

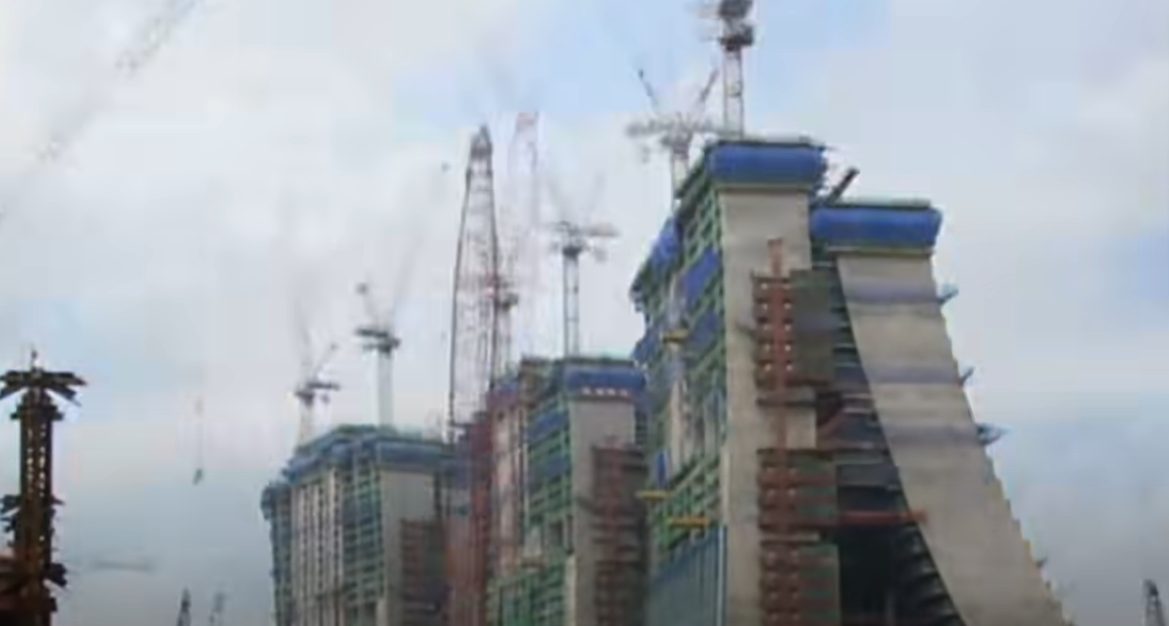

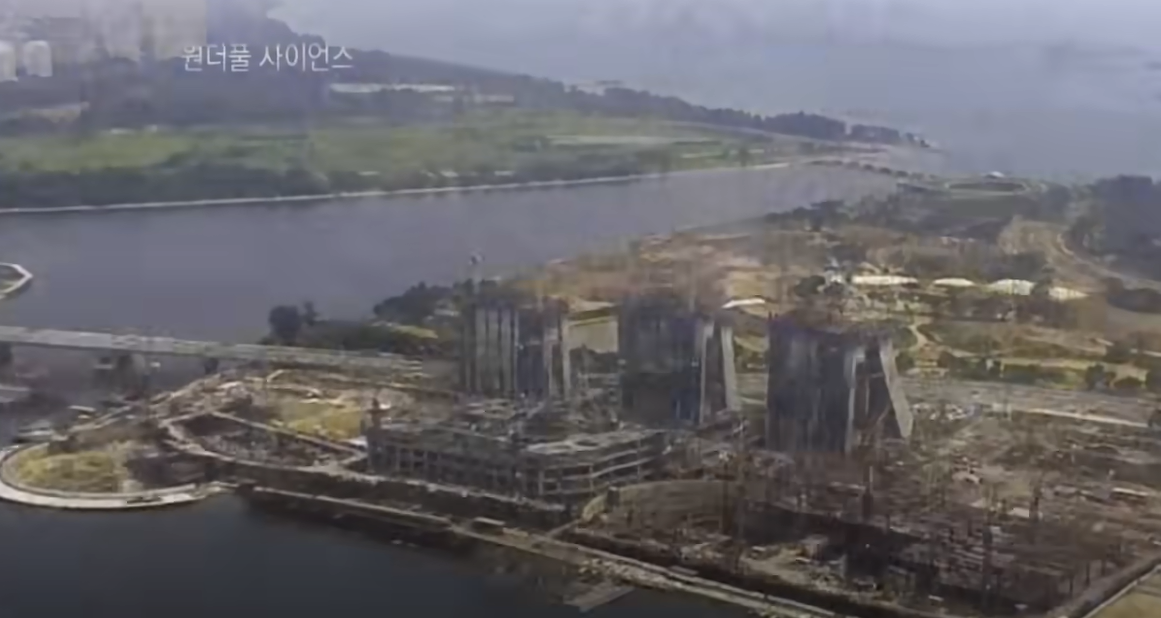

싱가포르 마리나베이 샌즈 호텔 건설 현장



이 호텔을 완성시킨 사람은 우리 대한민국 기술자라는 사실을 아시나요!

SS건설 현장사무소 안국진 상무

많은 이들이 불가능이라고 애기했던 꿈의 건물!

국가 전체가 하나의 공원과 같은 싱가포르!

201년 호텔 개장식 모습

201년 호텔 개장식 모습

마리나 베이는 모든 리조트의 표본이 될 것이라고

하면서 개장식을 화려하게 했습니다

건축면적은 13만 평반미터

지상 200m높이에서 연결하는 무게 6만톤의 스카이 파크

2개의 극장과 박물관

210개 이상의 점포가 있는 쇼핑몰

2561개의 객실

1만명을 수용할 수 있는 이벤트 광장







세계 건축전문가들의 집중을 받는 것은

내부 시설이 아니라 건물 때문이다

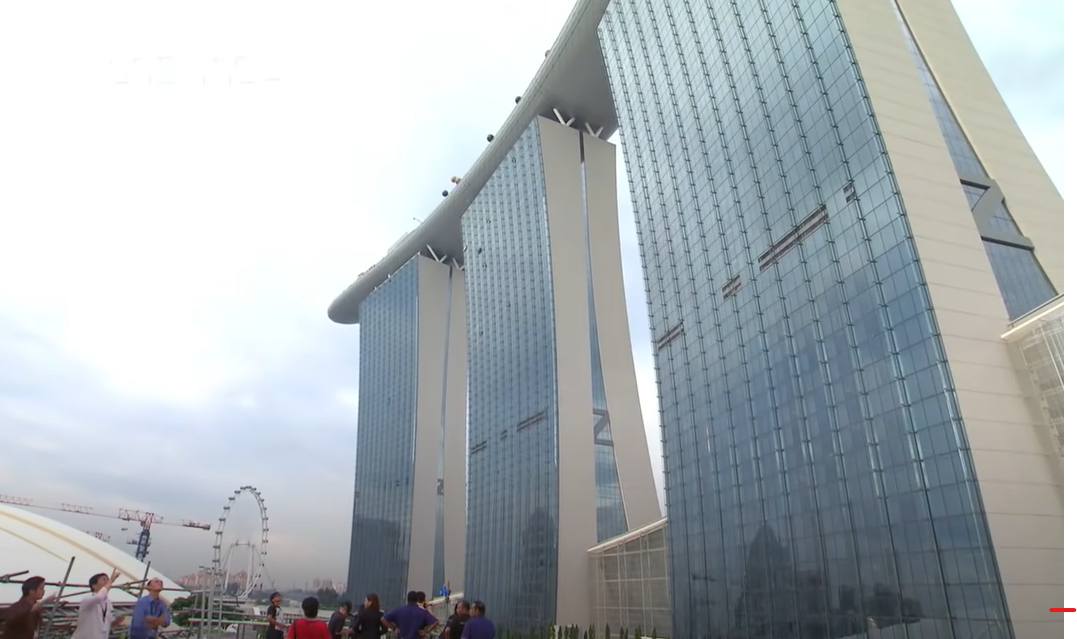

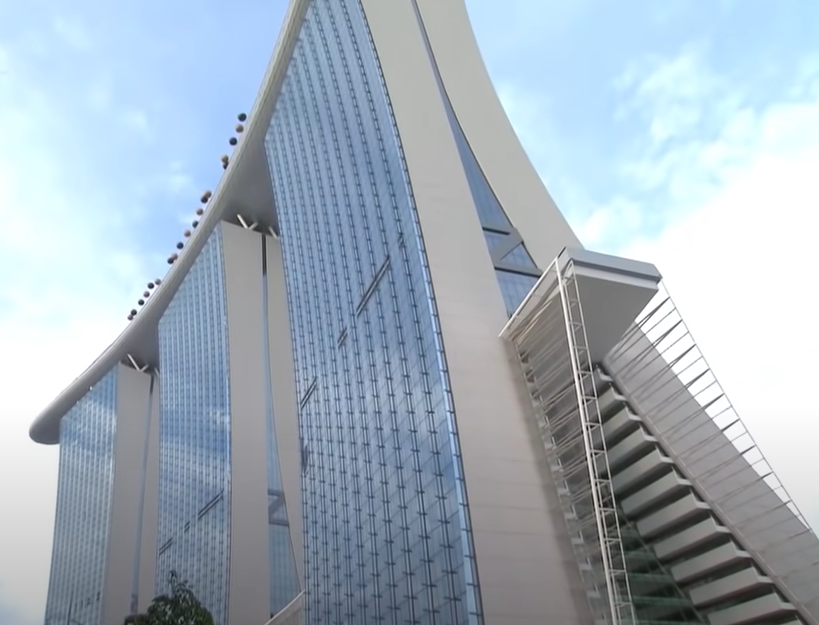

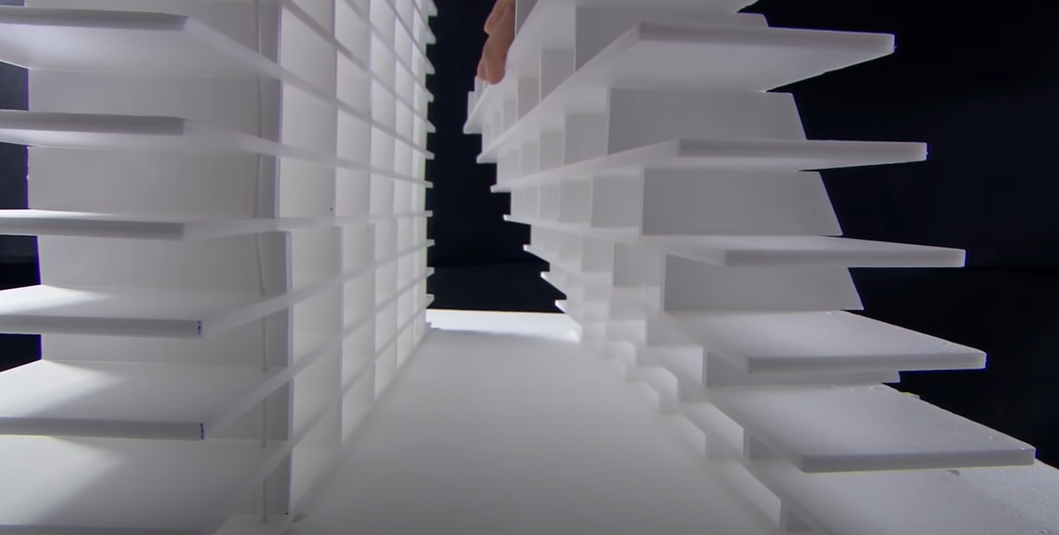

2개의 건물이 기대고 있는 것처럼 기울어져 있다.

건물마다 경사도가 달라 비정형적인 건물 구조





이스라엘 출신의 세계적인 건축가 모쉐 사프디 Moshe Sadie

이스라엘 출신의 세계적인 건축가 모쉐 사프디Moshe Sadie가

트럼프 카드의 모양에서 영감을 얻어서 디자인한 건축물이라고 합니다.



싱가포르의 모든 건물은 설계에서부터 정부의 허가를 받아야 한다.

즉 설계도를 심사한다.

이것은 본받아야할 제도같습니다.



한국은 감리제도가 문제가 있습니다.

해외건설현장은 감리사는 대부분 발주사가

따로 계약을 해서 따옵니다

그래서 발추처의 요구대로 철저히 시공사를 감시합니다.

그러나 국내의 감리는 시공사의 눈치를 봅니다.

시공사에서 돈이 나오기 때문이니다

그래서 부실공사가 끊이지 않는다고 생각합니다.

또한 하청에 재하청도 문제라고 생각합니다

피사의 사탑은 약5도 기울어져있다.  건축의 미스터리

현재 피사의 사탑은 무게 중심이 안쪽에 있습니다.

다만 지반이 약해서 자꾸 가라앉는 것입니다.

점점 가라앉아서 무게중심이 바깥으로 나가면 무너지는 것이다.



싱가포르의 호텔은 52도로,

피사의 사탑보다 10배가 넘는 각도이다.

52도로 버틸 수 있는 높이는 얼마일까? 8층이다.

즉 무게 중심이 건물 밖으로 이동하는 것이다

52도의 경사를 해결할 방법이 한국의 시공사가 해결하였습니다

하나씩 알려드립니다

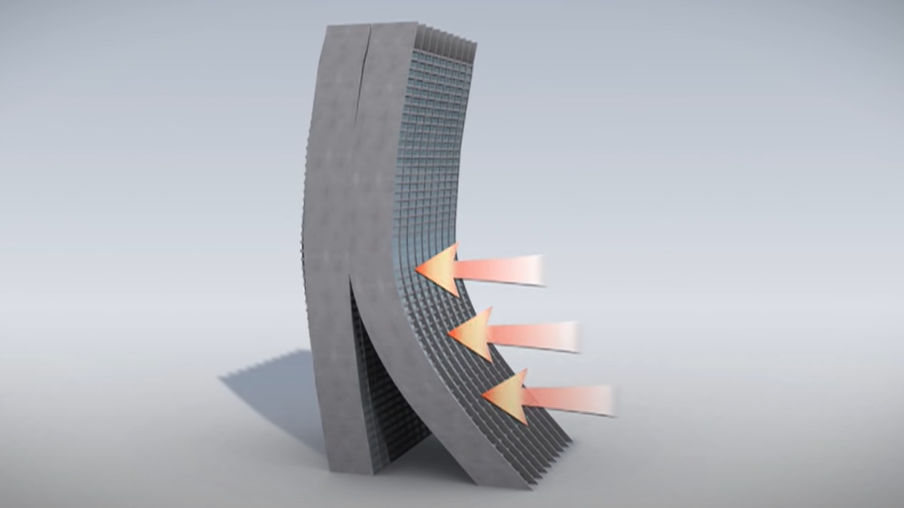

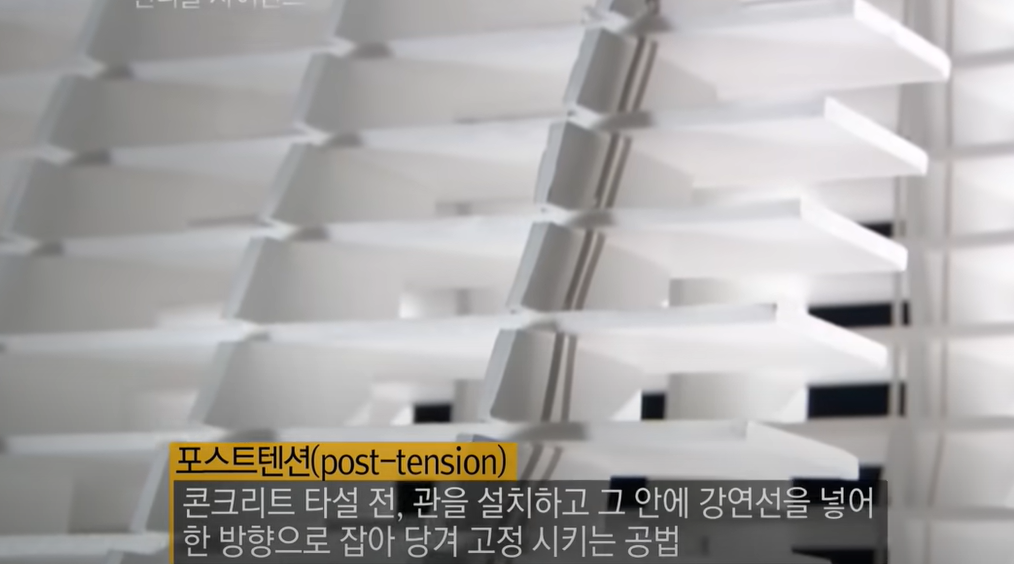

기울어진 건물을 세우는 방법으로 포스트텐션을 사용. 선으로 당기는 공법

먼저 포스트텐션 공법입니다.

강연선을 넣어서 한방향으로 잡아주는 것입니다.

수평으로 모두 잡아주는 공법입니다

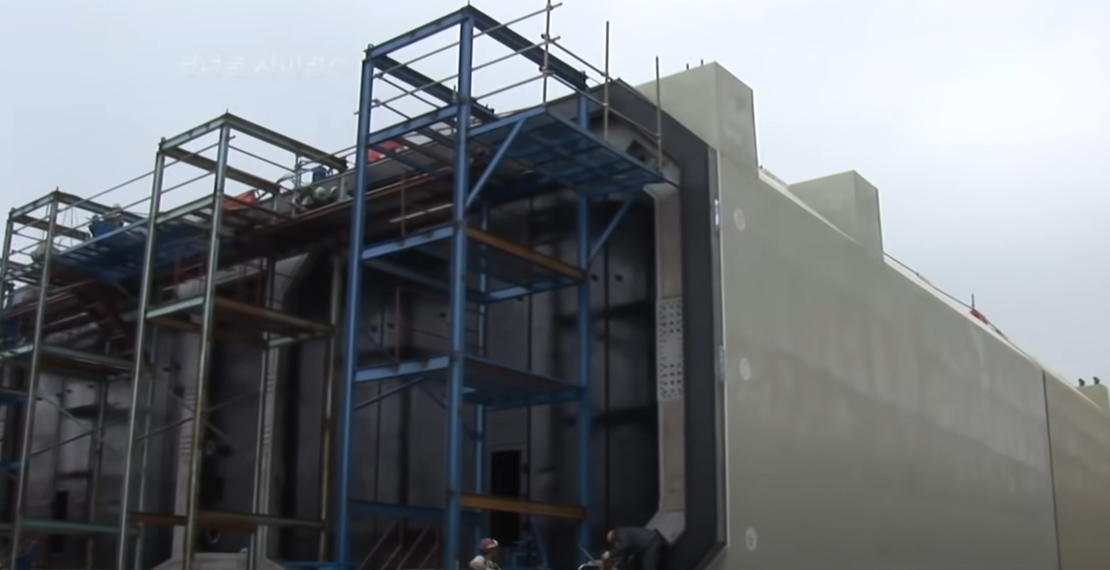

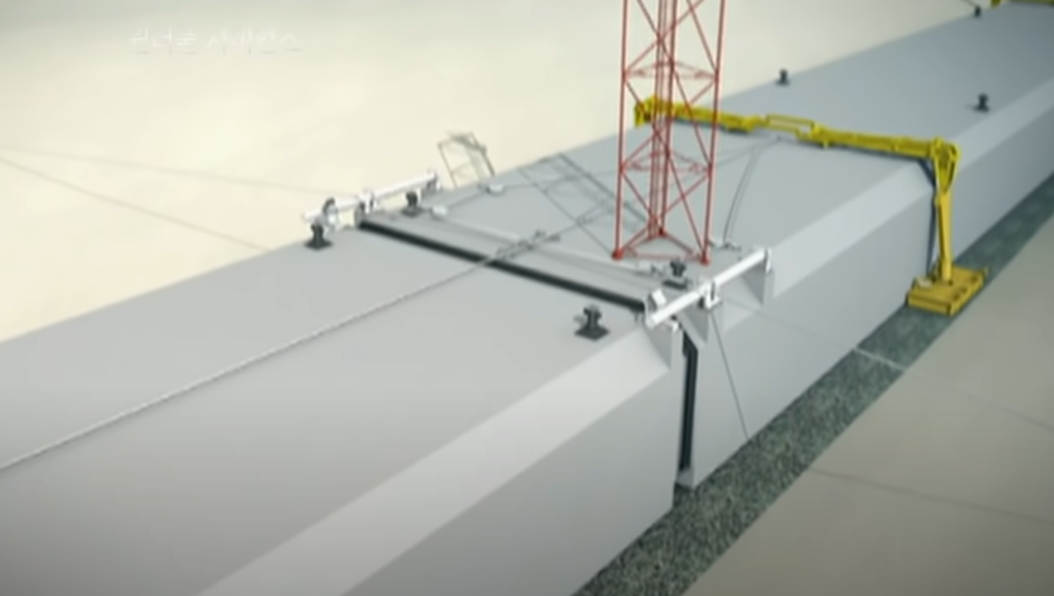

거가대교도 포스트탠션 공법으로 수중터널 제작



거가대교도 포스트탠션 공법으로 수중터널 제작



이 호텔도 수직으로 활용했다는데 의미가 있다.

건물당 최대 96개까지 벽속에 설치해서 바닥에 연결해 단단히 잡아주고 있다

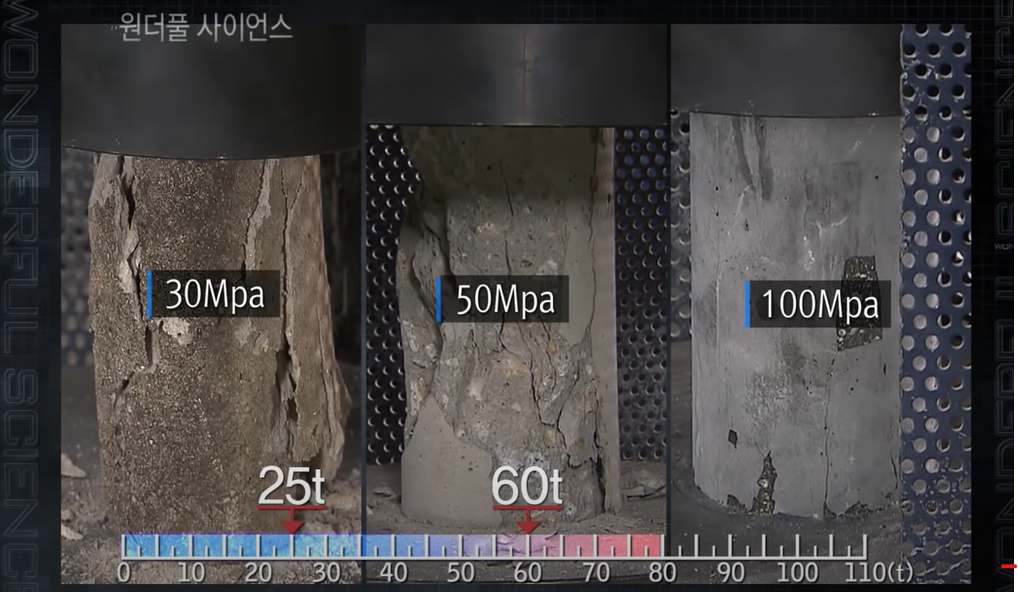

또한 고강도 콘크리트를 사용해서 지어야 강연선이 잘 버틸 수 있다



또한 고강도 콘크리트를 사용해서 지어야 강연선이 잘 버틸 수 있다

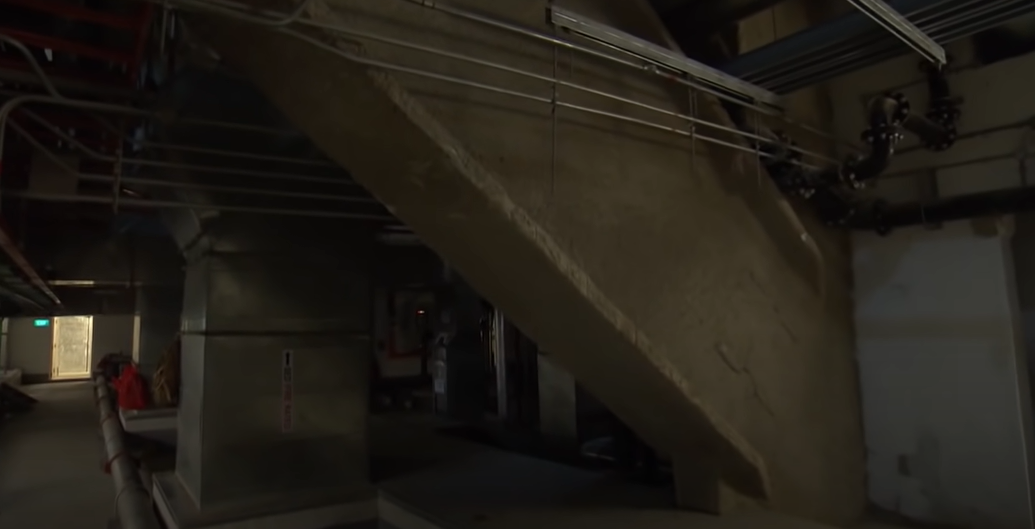

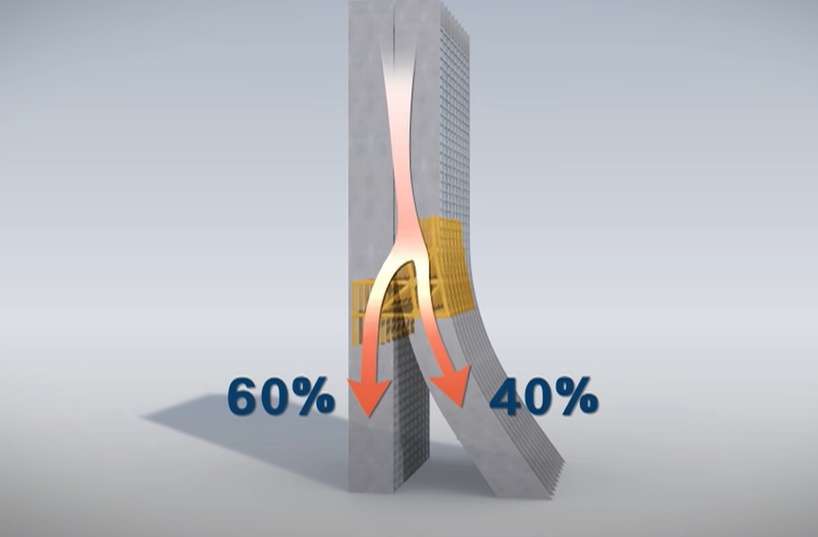

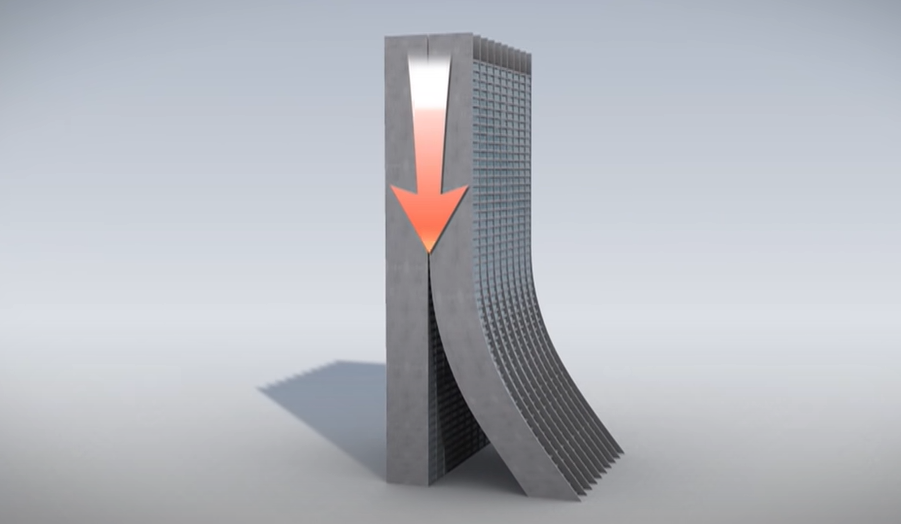

기울어진 건물과 수직이 만나는 지점이

23층인데 양 건물이 만나는 하중이 조정된다

상부에서 전달되는 하중을 균등하게 배분을 시켰을 때,

구조적으로경사진 건물의 하중은 약하다

그쪽으로 하중은 덜 가게 하고, 똑 바로 올라간

벽체의 하중이 더 가게한게 트랜스퍼트러스다

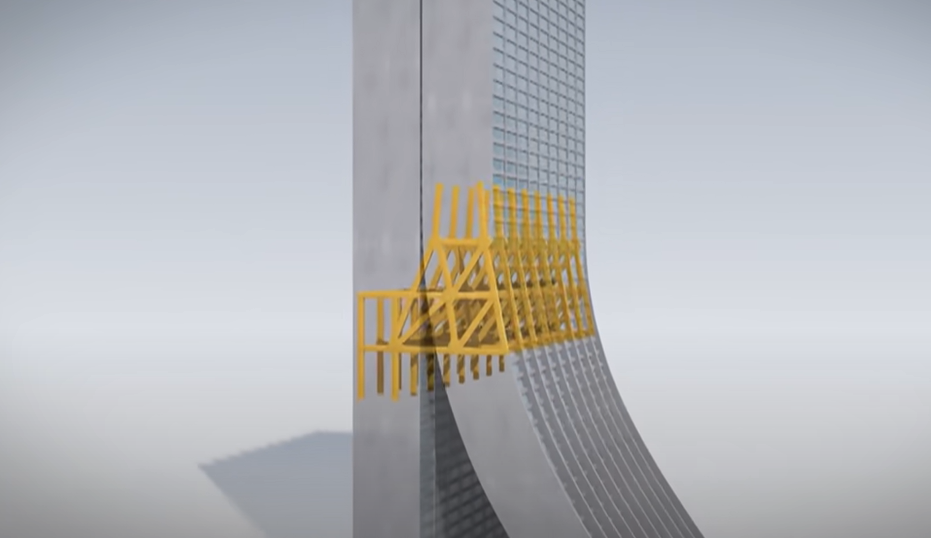

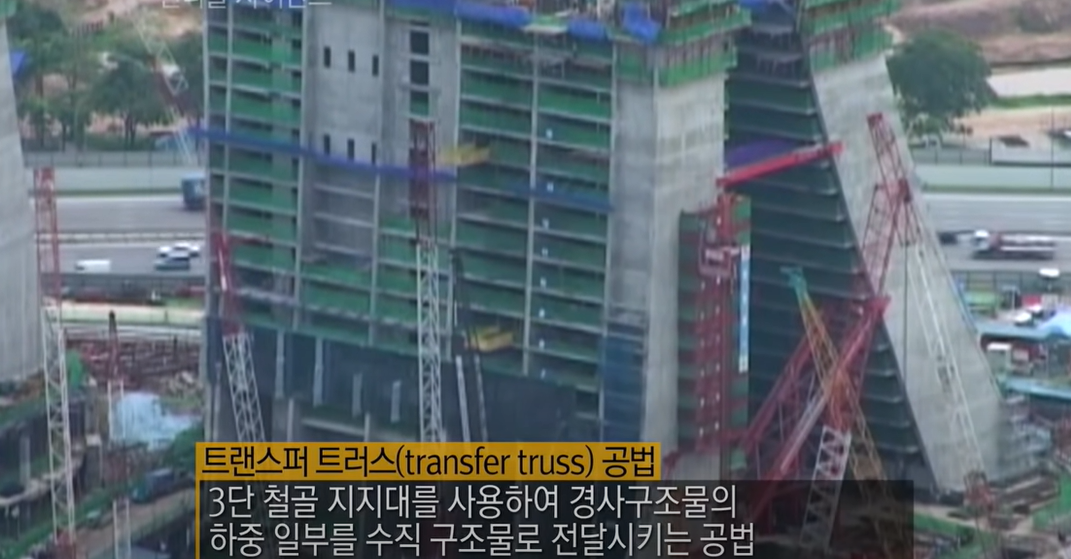

트랜스퍼 트러스 공법입니다

3단 철골 지지대를 사용하여 경사 구조물의

하중 일부를 수직 구조물로 전달시키는 공법입니다

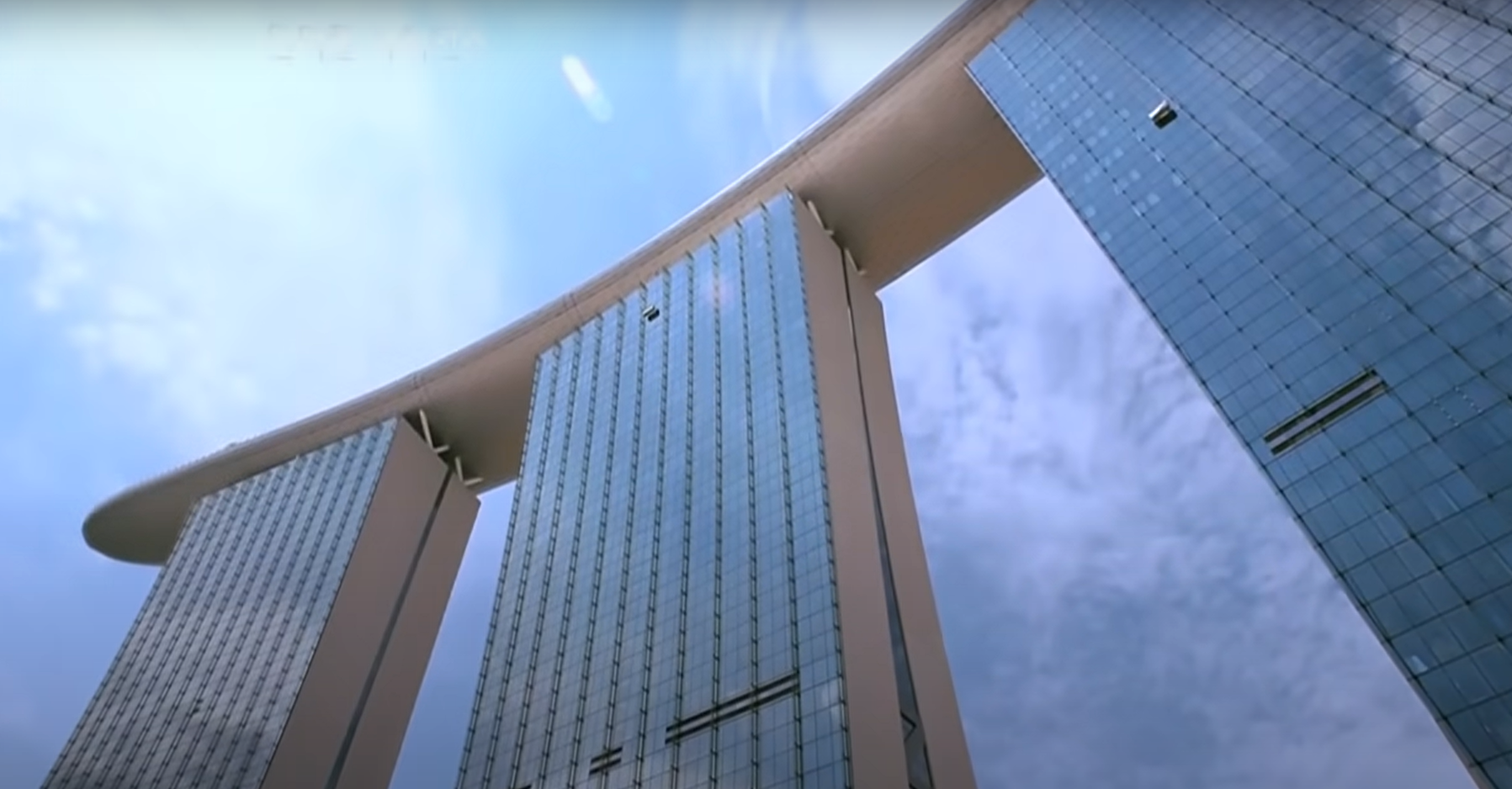

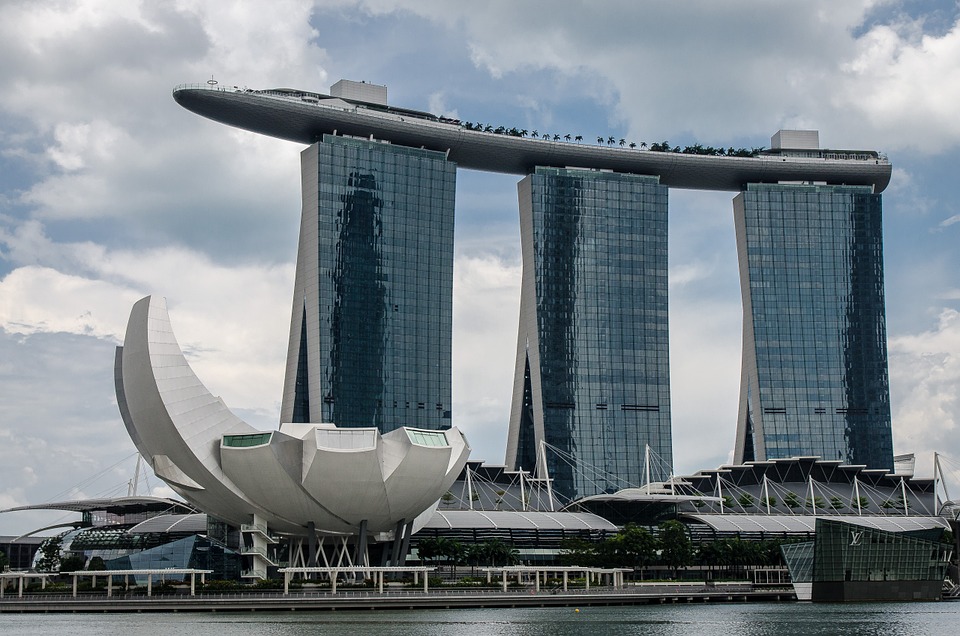

설계자는 하늘 공원을 제일 좋아하는데 이 공원은

보트처럼 보이고 싶어했다고 합니다. 하늘을 나는 보트!

그러나 65미터의 한쪽 끝은 불균형하게 보입니다.

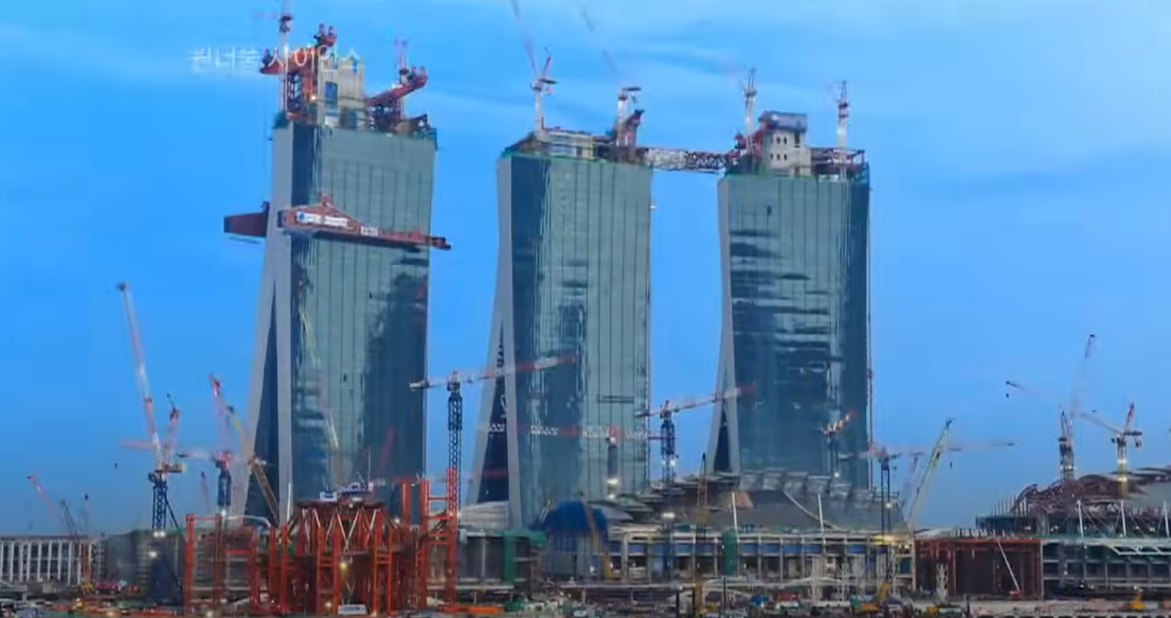

이 뼈대는 지상에서 만들어서 옥상으로

옮겨지고 하나하나 접합되었습니다.

최대 52도의 건물과정이지만

주변의 자연환경과 완벽하게 어울러진 호텔

이 지역 마천루의 중심으로 부상하고 있습니다





참조 : 2010년 7월 22일 다큐프라임 - 원더풀 사이언스 21세기 피사의 사탑, 베일을 벗다 참조
